   产品编号: RS0108012

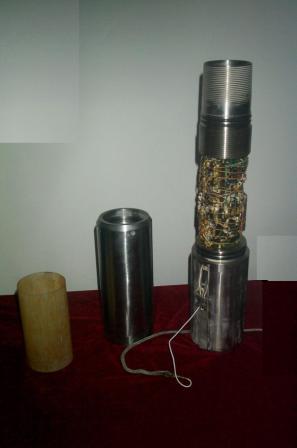

产品名称: SDL-0型电泵井下流量压力温度监测装置
规  格: FPT-100-85
产品备注:
产品类别: SDL3-X2X型多参数在线仪器(曼码二代)

    产 品 说 明
我们采用了以下技术方案来实现:
●专有的编码和解码技术,通过单芯电缆或将信号调制在电机馈电电缆上完成井下供电和信号的提取和分离。对井下流量、压力和温度、密度、含水、电机参数等同时测量和实时显示。
●系统的井下部分采用了嵌套式密封机械设计,保证井下电器部分长期在60MPa压力下工作的良好密封性能,同时仪器的内外管也能承受30MPa的差压,这样保证了井下仪器电器长期运行在绝对密封和绝缘的环境下,克服了油管内因泵压引起的高压密封。
●系统的井下部分设计了独特的减震抗震结构,可以充分避免井下机械结构受潜油泵电机运转不平衡导致的震动和冲击影响。
●系统井下部分的电器设计选用本征半导体高分子压力温度双参数传感器和适合高温长期工作的涡轮传感器,以及本人发明的雷达测井探头(专利号:03262730.0)和差压式密度计,再配置了优选的军用器件,解决了井下仪器长期工作在高温、高压环境下的技术难题,仪器在井下连续工作时间不少于一年。
●仪器电路采用智能井模块化结构,用户可以根据需要选择流量、压力、温度密度、含水、电机性能等参数的任意搭配,以完成不同的测试功能,在信号传输上又分有线单芯摇传和载波传输两种,既提高了仪器使用的可靠性又降低了产品成本。
●系统的井下部分和地面仪部分分别设计有CPU,井下共有10个扩容接口,地面有128个扩容接口,这样既用来完成批信号的编码和解码,也可根据用户需要组合成批处理应答系统,以完成其他参数测量的集中能控制。
●地面仪部分完成信号解码后,可输每秒计数率和工程值,也可以与上位机进行远传通讯,显示所测参数的动态曲线、反演模型等。
●系统供电和信号传输是通过单芯电缆或载波电缆完成,有效解决了变送器不能自供高电压和传输更远距离的缺陷。
