   产品编号: RS0702001

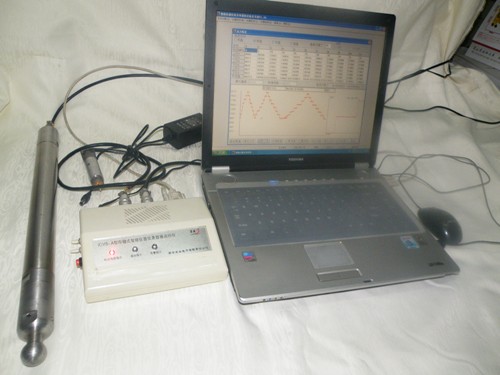

产品名称: ICVS-B型仪器仪表数据访问仪
规  格: 600X700X800
产品备注: 批量价格优惠丰厚!
产品类别: SDL5-MSGS-X2X气体多参数分析仪

    产 品 说 明
1.1 产品特点
1)单一仪器、仪表接口或存储卡接口可任意连接各种存储式仪器、仪表或存储卡、任意接插不会出错。 2)访问存储式仪器、仪表形式多样,既包括内置存储器,也包括外置存储卡式,也可配套访问传感器附件。 3)UART接口、I2C接口存储容量大,操作信息丰富,可支持SD卡;根据现场需要可以随意扩充至更大容量的存储器访问和更灵活的存储器接口。 4)与PC通讯提供了RS232接口和USB接口供选择,采用低功耗设计,自身能量损失小。 5)提供特用芯片的在先编程功能,使用户自己能完成软件版本的更新需求。 6)用户针对需要可选择两款产品,ICVS-A型便携产品,电源适配器输入,不具备对可充电电池的充放电功能;ICVS-B型通用产品,市电(220VAC输入),且具备有对可充电电池的充放电管理功能。
1.2 操作说明
1)存储式数据访问仪是ICVS软件系统的配套产品,它使用于本公司提供的软件和存储式仪器仪表终端所涉及的系列产品,其具体配套附件清单,请详细阅读产品使用说明书; 2)上电前请正确连接好PC机,仪器仪表终端和本访问仪的相关引线,在ICVS软件运行支持下,上电,进行相关功能操作,具体操作请参考ICVS软件的操作手册。 3)在执行直读仪或存储器功能操作时,首先保证访问仪处于冷启动方式,即应该断掉访问仪供电电源开关,然后再切换功能选择开关,最后再次上电运行相关程序。
1.3 产品操作功能
1) 直读仪功能操作通过对仪器/存储卡和仪器/存储器的拨挡开关切换操作,完成直读仪的直读或存储器(内置)访问功能。首先在仪器仪表接口连接好仪器,当仪器/存储卡的开关切换到仪器功能,当仪器/存储器置仪器侧(COMSTA为高)时,上电,进入仪器直读操作;仪器/存储器置存储器侧(COMSTA为低)时,上电,进入仪器内置存储器操作;对外置存储卡的仪器要访问存储卡,则直接进入下一步读卡仪功能操作。 2) 读卡仪/在线编程功能通过对仪器/存储卡和仪器/存储器的拨挡开关切换操作,完成存储卡(外置)/在线编程的访问功能。当仪器/存储卡的拨挡开关切换到存储卡,仪器/存储器切换到仪器侧(COMSTA为高)功能时,进入读卡仪回放操作,主要实现清存储卡,刻度系数操作,预置采样间隔及采样点数操作等。当仪器/存储卡的拨挡开关切换到存储卡,仪器/存储器切换到存储器侧(COMSTA为低)功能时,进入在线编程功能操作,主要实现特定芯片的在线编程和程序更新。(注:在线编程功能由我公司授权后,授予更新软件后才能合法运行,其他均为非法,如造成后果,责任自负!);3)数据回放功能只有在读卡仪或仪器的存储器操作处于工作状态时,用户才可以完成数据回放功能,具体操作见ICVS软件说明手册。 4)采样点设置只有在读卡仪或仪器的存储器操作处于工作状态时,访问仪读回存储卡上的刻度文件,采样间隔及采样数据,计算机通过读取文件名并计算其校验和,如果文件名正确,则读出刻度值,并与计算机的刻度文件进行比较,如果出错,则在显示屏上会出现一些提示,正确后读取存储卡上的采集数据。 5)充电器功能(B型选用)该功能完成对电池组充电、放电、电池激活、测试电池的实际容量、识别电池好坏等功能。
1.4 环境条件
1)工作环境温度:-25℃—+55℃; 2)湿 度:(95±3)% 35℃; 3)震动冲击:符合相应严酷等级的要求; 4)防雨、防盐雾能力:具有防雨、防盐雾腐蚀; 5)可靠性:MTBF ≥ 2400H; 6)安全性:机壳与电源插座之间耐压,交流电压1500V一分钟不击穿;机壳与电源插座之间绝缘电阻,不低于50MΩ; 7)运输要求:在运输过程中,能耐受三级公路上车辆的振动。
2 主要技术要求
1)通讯接口 ①与PC机接口:(1)RS232(DB9孔);(2)USB接口; ②与仪器仪表终端接口:(1)仪器仪表接口为5芯航空插座(针);(2)与存储卡接口为5芯航空插座XS12J5A(针); 2)双充电器接口(B型有) ①大功率3芯航空插座(针);②小功率3芯航空插座(针); 3)电源输入参数 ①交流160V—265V 50Hz /60Hz,②直流9-12V插孔(配电源适配器); 4)输出参数:①被充电池组电压:7.2V;充电电流:1A;充电时间:不大于180分钟;②放电残余容量:7.2V电池组放电至小于等于6V后,自动转为充电.
